摘要：本文针对中空楼板施工过程中混凝土振捣不易、空心箱体叠加安装不牢固易上浮移位，施工效率低等工艺难题，介绍了一种超厚混凝土空心楼板施工技术，该技术可有效保证空心箱体上下部位混凝土厚度和密实度，提高楼面混凝土平整度，施工方便，安全可靠，绿色环保，也取得了一定的经济效益，可在类似工程中推广应用。
关键词：超厚空心楼板;现浇混凝土楼板;空箱固定;混凝土振捣
中图分类号：TU755 文献标志码：A
随着现代住宅及公共建筑的发展，现浇混凝土空心楼盖以优越的建筑功能和结构性能日益受到欢迎，其技术经济指标优于密肋楼盖，同时又因传力均匀、平面平整、节省净空高度等优势，大量应用于大空间的公共、住宅和工业建筑的楼板结构中。目前超厚空心楼板在施工中由于楼板空心箱体部位混凝土振捣不易、空心箱体叠加安装不牢固容易上浮移位，施工效率低等工艺难题，造成浇筑成型后的楼板形成孔洞、蜂窝麻面，空心箱体上下部混凝土厚度与设计不符等质量缺陷，不但没有起到降低楼板自重的作用，反而造成了质量隐患。
本文以柳州市欧阳岭生活垃圾转运站工程超厚空心楼板施工为研究对象，提出一种在超厚空心楼板施工中能快速安装固定空心箱体不上浮、位移，浇筑振捣方便，能有效保证空心箱体上下部位混凝土厚度，且操作简单快捷、可靠的施工方法。
1 工程概况
柳州市欧阳岭生活垃圾转运站工程，总建筑面积8012.68㎡，建筑高度19.65m，主体结构为框架结构，地上三层，局部楼板为现浇混凝土空心楼盖，其特征为工字型受力断面，底部平整，大空腔构造，空间受力，楼板厚度均为1100mm，上下翼缘现浇厚度为100mm，肋梁为170mm宽。楼板厚度大，空心箱体数量多，叠高安装固定难，空心箱体安装操作空间小，工程质量要求高，施工进度紧。
传统空心楼板施工常采用BDF薄壁盒，布置在普通垫块上，在每排BDF薄壁盒顶部设置抗浮压筋，使用铁线通过“捆绑”的方式依次将每排BDF薄壁盒顶部抗浮压筋与模板下部支撑相拉结，操作人员需要在模板面和模板底配合钻孔穿线固定作业，抗浮压筋用量大、施工效率低、人工和工期成本高，且混凝土浇筑过程中底部垫块易滑动移位，铁线易松动断开，常造成BDF薄壁盒上浮移位，BDF薄壁盒上下部混凝土厚度和肋梁宽度得不到保障。
2 工艺原理
根据空心楼板肋梁钢筋分格，将选用的高分子树脂高强方箱叠加组合安装在楼板双层钢筋之间，用高强长细螺杆穿高强方箱四角圆孔自攻固定在楼板模板上，在高强方箱底部布置一体式砼垫块分别支撑楼板底筋和高强方箱，高强方箱顶部布置垫块支撑楼板面筋，并作为混凝土面平整度控制点，分层浇筑楼板混凝土，利用高强方箱中部排气圆孔伸入小型混凝土振捣棒振捣密实高强方箱底部混凝土。
3 关键技术
3.1叠加高强方箱抗浮、防移位技术
高强方箱多层叠加组合安装，通过高强长细螺杆依次穿过每层高强方箱四角圆孔整体固定在楼板模板上，將混凝土浮力通过螺杆传递至楼板底模，利用混凝土的重力与之抵消从而达到抗浮、移位的目的。
3.2混凝土浇筑密实度控制技术
采用小型高分子树脂高强方箱，4×4叠高排列为一组形成一个大空腔，分层浇筑楼板混凝土，配合使用小型混凝土振捣棒，从每个高强方箱中部的排气大圆孔伸入振捣箱体底部混凝土至密实状态。
3.3钢筋保护层厚度、楼板面平整度控制技术
在高强方箱底部布置一体式砼垫块分别支撑楼板底筋和高强方箱，确保楼板底筋上下保护层厚度，在高强方箱顶面布置一体式砼垫块支撑楼板面筋，既确保楼板面钢筋上下保护层厚度，又可控制楼面混凝土浇筑平整度。
4 施工工艺流程及操作要点
4.1施工工艺流程
施工准备→高强方箱布置设计→一体式砼垫块设计、制作→测量放线→箱体底一体式砼垫块铺设→高强方箱安装固定→箱体顶一体式砼垫块铺设→楼板面筋绑扎→清理、检查验收→楼板混凝土浇筑、养护及拆模。
4.2施工操作要点
4.2.1施工准备
查阅相关设计文件和规范，熟悉空心楼板施工技术要求，保证现场施工的准确性。按施工图纸要求施工完成楼板底部钢筋、肋梁钢筋和线管盒，并进行验收合格。根据设计空心楼板厚度及高强方箱同时作为双向现浇肋梁的侧模要求，初步选定高强方箱类型为高分子树脂高强方箱。
4.2.2高强方箱布置设计
1）根据设计空心楼板厚度、上下翼缘现浇层厚度及肋梁截面尺寸、分隔间距，利用BIM技术应用软件Revit，对空心楼板整体进行三维立体建模，得出相关空间参数。
2）采用两个开口盆模对扣组合成一个高强方箱，每个开口盆模中部设置有大孔径圆柱排气孔，开口盆模对扣面的外沿边缘开螺杆孔。

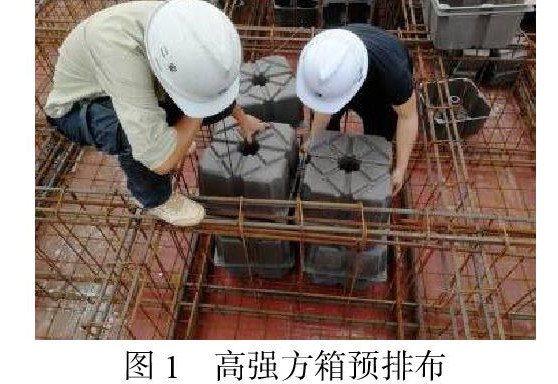

3）在设计空心楼板肋梁井字分格空间内，平面布置四个高强方箱，沿楼板厚度叠高两层高强方箱，作为一组形成一个大空腔，绘制高强方箱布置图。
4.2.3 一体式砼垫块设计及制作
整个超厚空心楼板布置双层双向钢筋，根据楼板底部钢筋保护层厚度和放置高强方箱底部设计混凝土厚度，楼板钢筋保护层厚度控制采用两种不同类型的砼垫块：
1）空心楼板底部钢筋保护层砼垫块
采用直径为50mm的PVC管作为定型模具，浇筑同楼板强度等级混凝土，在离底部往上15mm位置的一侧设置深为20mm的圆弧缺口，用来支撑楼板底部下层钢筋，垫块顶部则直接支撑高强方箱。
2）空心楼板顶部钢筋保护层砼垫块
采用直径为50mm的PVC管作为定型模具，浇筑同楼板强度等级混凝土，从顶部往下设置宽为15mm深U型槽，用来支撑楼板顶部下层钢筋，垫块顶面则作为楼板面平整度控制点。
